راهنمای جامع نصب کابل شبکه مسی و کابل کواکسیال برای عملکردی مطمئن

نصب کابل‌های ارتباطی از مهم‌ترین مراحل در پیاده‌سازی هر شبکه ساختار یافته محسوب می‌شود. انتخاب صحیح مسیر، رعایت شعاع خمش، کنترل نیروی کشش، محاسبه طول مجاز و برچسب‌گذاری اصولی، عواملی هستند که در کارایی و دوام شبکه نقشی تعیین‌کننده دارند. هر خطایی در نصب، می‌تواند موجب افت سیگنال، تداخل الکترومغناطیسی یا حتی از کار افتادن کامل مسیر ارتباطی شود. هدف این راهنما، ارائه دستورالعمل‌های تخصصی برای نصب موفق کابل‌های شبکه مسی و کواکسیال است تا ضمن افزایش کیفیت ارتباط، از بروز خطاهای پرهزینه جلوگیری شود.

محاسبه دقیق طول کابل‌های شبکه در نصب ساختار یافته

اولین گام در طراحی هر مسیر ارتباطی، برآورد دقیق طول کابل است. طول بیش از اندازه، نه تنها موجب افزایش تضعیف سیگنال می‌شود بلکه ممکن است از محدوده مجاز استاندارد عبور کند. برای کابل‌های شبکه مسی با هادی مسی جامد در رده‌های Cat5e، Cat6 و Cat6A، حداکثر طول مجاز برای ارتباط دائم برابر با ۹۰ متر در نظر گرفته می‌شود. این طول، بخش ثابت شبکه را شامل می‌شود که از پچ پنل تا پریز دیواری امتداد دارد و «پیوند دائمی» نامیده می‌شود.

در مقابل، «کانال» شامل پیوند دائمی به همراه دو کابل پچ در دو طرف مسیر است و حداکثر طول مجاز آن ۱۰۰ متر تعیین شده است. بنابراین در هنگام طراحی، باید ۹۰ متر را به کابل ثابت و ۱۰ متر باقی‌مانده را به کابل‌های پچ اختصاص داد. در عمل، شرایط محیطی مانند دما و مسیر عبور نیز می‌توانند این مقدار را تغییر دهند. برای دستیابی به اندازه‌گیری دقیق، استفاده از چرخ اندازه‌گیری یا ابزارهای دیجیتال توصیه می‌شود.

اصول محاسبه مسیر در پروژه‌های خانگی و تجاری

برای پروژه‌های مسکونی، بهترین روش محاسبه طول، جمع‌زدن تمام مسیرهای افقی و عمودی است و به ازای هر پیچ یا انحنا، یک فوت اضافه لحاظ می‌شود. همچنین باید در دو انتهای مسیر مقداری کابل اضافه برای سرویس و termination در نظر گرفت. معمولاً در ابتدای مسیر حدود سه متر و در انتهای مسیر حدود نیم متر کابل اضافی ذخیره می‌شود تا در زمان تعمیر یا تغییر، نیازی به تعویض کامل کابل نباشد.

در پروژه‌های تجاری، به دلیل وجود اتاق‌های توزیع (TR) و مسیرهای طولانی‌تر، باید طول کابل تا دیوار مقابل اتاق، ارتفاع سقف تا کف و فضای ذخیره برای کابل‌کشی بر روی ریل یا لدر نیز در محاسبه لحاظ شود. افزودن پنج درصد حاشیه خطا برای جبران اندازه‌گیری نادرست یا تغییر مسیر در هنگام نصب، یک اقدام هوشمندانه است.

ذخیره کابل اضافه و مدیریت آن

کابل اضافه در هر مسیر، به‌ویژه در نقاط مرکزی مانند رک یا باکس توزیع، باید به شکل اصولی ذخیره شود تا باعث ایجاد تداخل یا فشار به هادی‌ها نگردد. در کابل‌های بدون شیلد، بهترین روش ذخیره به صورت الگوی عدد هشت است تا از ایجاد میدان‌های القایی متقاطع جلوگیری شود. در کابل‌های شیلددار، می‌توان از حلقه‌های دایره‌ای برای جمع‌آوری کابل استفاده کرد. در هر دو حالت، باید از بست‌های پارچه‌ای یا چسب‌های ولکرو استفاده شود و از بست‌های پلاستیکی سخت خودداری گردد تا فشار نقطه‌ای به روکش کابل وارد نشود.

محاسبه طول مجاز برای کابل‌های کواکسیال

کابل‌های کواکسیال که معمولاً با عنوان RG6 یا سری 6 شناخته می‌شوند، ساختاری متفاوت از کابل‌های شبکه دارند و در سیستم‌های تلویزیون، ماهواره و شبکه‌های پهن‌باند مورد استفاده قرار می‌گیرند. حداکثر طول مجاز برای یک مسیر افقی در این نوع کابل، حدود ۴۵ متر است و در کل مسیر شامل اتصالات و پچ‌ها نباید از ۵۶ متر فراتر رود. این محدودیت به دلیل افت توان سیگنال در فرکانس‌های بالا اعمال می‌شود. در هر دو انتهای مسیر، باید حدود نیم متر کابل آزاد برای termination باقی گذاشت.

ذخیره کابل در نقاط اتصال اصلی نیز اهمیت دارد. هرچند کابل کواکسیال به دلیل شیلد فلزی داخلی در برابر تداخل مقاوم‌تر است، اما خم شدن بیش از حد یا کشش زیاد می‌تواند ساختار دی‌الکتریک داخلی آن را تخریب کرده و موجب بازتاب سیگنال شود.

کنترل نیروی کشش در هنگام نصب

در فرآیند کابل‌کشی، بیشترین آسیب معمولاً هنگام کشیدن کابل از مسیرها و کانال‌ها رخ می‌دهد. نیروی کشش بیش از حد می‌تواند باعث جدا شدن زوج‌ها در کابل‌های شبکه یا شکستن شیلد در کابل‌های کواکسیال شود. مقدار مجاز نیروی کشش برای کابل شبکه حدود ۱۱ کیلوگرم و برای کابل کواکسیال با هادی مسی حدود ۱۸ کیلوگرم است. در صورتی که از کابل کواکسیال با هادی فولادی استفاده شود، مقدار مجاز به حدود ۳۴ کیلوگرم افزایش می‌یابد.

در صورت احساس مقاومت یا گیر در مسیر، عملیات کشش باید فوراً متوقف شود. ادامه دادن می‌تواند به آسیب دائمی منجر شود. در مسیرهای طولانی، استفاده از چند نفر برای هدایت کابل در نقاط مختلف و جلوگیری از گره یا پیچ، اقدامی ضروری است.

اهمیت استفاده از روان‌کننده در مسیرهای طولانی

در مسیرهایی که کابل از داخل لوله، کانال یا سینی عبور می‌کند، اصطکاک بین روکش کابل و دیواره می‌تواند منجر به پارگی یا کشیدگی شود. در این شرایط استفاده از روان‌کننده‌های مخصوص کابل‌کشی با پایه موم مصنوعی بسیار مفید است. این مواد اصطکاک را به میزان قابل توجهی کاهش داده و خطر آسیب به روکش را از بین می‌برند.

در هر مسیر با طول بیش از پانزده متر یا دارای چند زاویه تند، استفاده از روان‌کننده به‌شدت توصیه می‌شود. در هنگام اعمال، باید روان‌کننده در ابتدای ورودی لوله به‌صورت یکنواخت بر روی کابل پخش شود.

نکات فنی در عبور کابل از داخل لوله و داکت

کابل‌کشی از داخل لوله یکی از مراحل حساس نصب است. انتخاب قطر مناسب لوله، یکی از مهم‌ترین عوامل در پیشگیری از آسیب به کابل محسوب می‌شود. طبق اصول طراحی، نباید بیش از ۴۰ درصد حجم داخلی لوله با کابل پر شود. همچنین حداقل قطر مجاز برای لوله‌های ارتباطی سه‌چهارم اینچ است.

در مسیرهایی که طول لوله از سی متر تجاوز می‌کند، باید از نقاط کشش میانی استفاده شود تا فشار وارد بر کابل تقسیم گردد. وجود بیش از دو زاویه ۹۰ درجه در یک مسیر نیز غیرمجاز است، زیرا خم‌های زیاد موجب افزایش نیروی اصطکاک می‌شود. برای جلوگیری از بریدگی روکش در لبه لوله، باید از بوش یا آستین پلاستیکی محافظ استفاده کرد.

روش اتصال طناب کشش یا سیم راهنما

در مسیرهای لوله‌ای، معمولاً از طناب‌های نایلونی یا سیم‌های راهنما برای هدایت کابل استفاده می‌شود. بهترین روش اتصال، استفاده از سه گره نیم‌ضرب پشت سر هم و سپس پوشاندن محل اتصال با چسب برق است تا از باز شدن گره جلوگیری شود. در صورت عبور چند رشته کابل به‌صورت هم‌زمان، بهتر است سر هر کابل با فاصله کوتاه از دیگری قرار گیرد تا هنگام عبور از خم‌ها، فشار به‌صورت متقارن توزیع شود.

روش‌های نصب در مسیرهای بدون لوله

در بسیاری از ساختمان‌های مسکونی یا فضاهای باز، کابل‌ها در مسیرهای بدون داکت یا لوله نصب می‌شوند. در این موارد باید از نگهدارنده‌های استاندارد مانند J-Hook یا Bridle Ring با پایه پهن استفاده کرد تا فشار متمرکز بر کابل وارد نشود. فاصله بین هر نگهدارنده نباید بیش از ۱ تا ۱.۵ متر باشد. در صورت افزایش فاصله، وزن کابل در طول زمان می‌تواند باعث تغییر شکل روکش و افت عملکرد شود.

برای گروه‌بندی چند کابل، استفاده از بست‌های پارچه‌ای قابل تنظیم بهترین گزینه است. بست‌های پلاستیکی فشاری باید حذف شوند زیرا به‌مرور موجب بریدگی یا له شدن روکش کابل خواهند شد.

رعایت محدودیت‌های دمایی در نصب کابل‌های مسی

یکی از مهم‌ترین عوامل کاهش عملکرد کابل‌های شبکه ، افزایش دمای محیط است. مقاومت الکتریکی مس با بالا رفتن دما افزایش می‌یابد و همین امر باعث تضعیف سیگنال می‌شود. استانداردها، دمای مرجع را ۲۰ درجه سانتی‌گراد در نظر گرفته‌اند، اما در محیط‌هایی مانند اتاق‌های سقف‌کاذب، موتورخانه‌ها یا مسیرهای روباز، دما ممکن است به بیش از ۵۵ درجه برسد.

در چنین شرایطی، باید طول کابل به نسبت افزایش دما کاهش یابد. به عنوان مثال، در دمای حدود ۵۵ درجه سانتی‌گراد، حداکثر طول مجاز برای کابل بدون شیلد حدود ۷۵ متر و برای کابل شیلددار حدود ۸۳ متر است. در مناطق با دمای بالا یا تابش مستقیم نور خورشید، توصیه می‌شود طول کابل‌ها از ۷۵ متر تجاوز نکند تا پایداری سیگنال تضمین شود.

تأثیر دما در محیط‌های بیرونی

در نصب‌های فضای باز، تغییرات دمای روز و شب می‌تواند تأثیر محسوسی بر عملکرد کابل داشته باشد. در زمستان، کابل عملکرد مطلوبی دارد اما با افزایش دما در تابستان، ممکن است ارتباط به‌طور موقت قطع یا تضعیف شود. برای جلوگیری از این مشکل، استفاده از کابل‌هایی با روکش مقاوم در برابر اشعه فرابنفش و نصب در مسیرهای سایه‌دار توصیه می‌شود. همچنین باید حداکثر طول مسیرهای بیرونی را به ۷۵ تا ۸۰ متر محدود کرد تا افت سیگنال ناشی از گرما جبران شود.

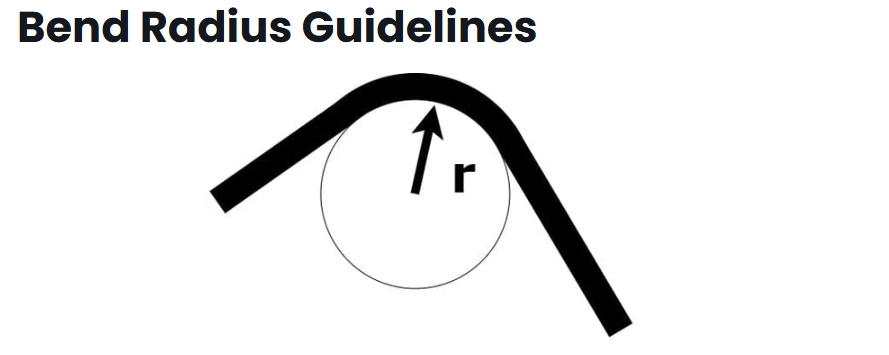

رعایت شعاع خمش در مسیرهای نصب

یکی از رایج‌ترین اشتباهات در نصب کابل‌های ارتباطی، خم‌کردن شدید در گوشه‌ها یا پشت تجهیزات است. هر کابل دارای حداقل شعاع خمش مشخصی است که نباید از آن تجاوز کرد. برای کابل‌های بدون شیلد، این مقدار برابر با چهار برابر قطر خارجی کابل و برای کابل‌های شیلددار هشت برابر قطر کابل است. در کابل‌های کواکسیال، شعاع خمش حداقل ده برابر قطر کابل محسوب می‌شود.

عدم رعایت این مقدار می‌تواند باعث شکستگی هادی، پارگی فویل یا تغییر آرایش زوج‌ها شود که همگی موجب افزایش تضعیف و بازتاب سیگنال خواهند شد. هنگام نصب در گوشه‌ها، بهتر است از زانوهای نرم یا محافظ‌های پلاستیکی خم استفاده شود تا زاویه به‌صورت تدریجی شکل گیرد.

نقش لیبل گذاری در مدیریت شبکه

لیبل گذاری صحیح کابل‌ها یکی از الزامات هر پروژه حرفه‌ای است. در صورت نبود برچسب، شناسایی مسیرها در هنگام عیب‌یابی یا توسعه شبکه دشوار و زمان‌بر خواهد بود. بهترین روش آن است که هر کابل در هر دو انتهای مسیر با شناسه‌ای منحصربه‌فرد مشخص شود. در مراحل ابتدایی، می‌توان از ماژیک ضدآب برای نوشتن کد موقت استفاده کرد و پس از پایان عملیات، برچسب دائمی با چاپ حرارتی بر روی کابل نصب نمود.

همچنین بهتر است در پچ پنل، پریزها و رک، برچسب شماره یا موقعیت نصب شود تا هر پورت به‌راحتی قابل شناسایی باشد. رعایت این اصول، مدیریت شبکه را در بلندمدت آسان و خطاهای انسانی را به حداقل می‌رساند.

اصول مستندسازی کابل‌کشی

علاوه بر برچسب‌گذاری، تهیه مستندات دقیق از مسیر، طول، نوع کابل و شماره پورت‌ها از الزامات یک سیستم ساختار یافته است. این اطلاعات باید در قالب نقشه دیجیتال یا جدول فنی ذخیره شود تا در زمان ارتقا یا عیب‌یابی به‌راحتی قابل دسترس باشد. هرچند در پروژه‌های کوچک ممکن است مستندسازی به نظر غیرضروری برسد، اما در واقعیت حتی در شبکه‌های خانگی نیز ثبت مسیرها از دوباره‌کاری جلوگیری می‌کند.

نکات پایانی برای نصب موفق کابل‌های ارتباطی

نصب کابل‌های مسی و کواکسیال فرآیندی فنی و حساس است که نیاز به دقت بالا دارد. رعایت تمام جزئیات از مرحله طراحی مسیر تا برچسب‌گذاری نهایی، تضمین‌کننده عملکرد پایدار شبکه است. کابل‌کشی ساختار یافته تنها زمانی مؤثر خواهد بود که تمامی اصول استاندارد از جمله کنترل دما، نیروی کشش، شعاع خمش و طول مجاز رعایت شود. هر گونه سهل‌انگاری در این مراحل می‌تواند موجب افت کیفیت انتقال داده و افزایش هزینه‌های نگهداری شود.

با اجرای دقیق این دستورالعمل‌ها، می‌توان شبکه‌ای مطمئن، پایدار و منطبق با استانداردهای جهانی ایجاد کرد که پاسخگوی نیازهای امروز و آینده سازمان باشد.

کلام آخر

نصب کابل شبکه و کواکسیال تنها یک کار اجرایی ساده نیست، بلکه فرآیندی مهندسی‌شده است که نیاز به درک فنی از رفتار الکتریکی و مکانیکی کابل دارد. رعایت شعاع خمش، محدودیت طول، نیروی کشش، شرایط دمایی و برچسب‌گذاری دقیق، پنج ستون اصلی موفقیت در هر پروژه کابل‌کشی محسوب می‌شوند. بی‌توجهی به هر یک از این موارد، موجب افت کیفیت، تداخل و خرابی شبکه خواهد شد. با شناخت و اجرای صحیح این اصول، می‌توان عملکرد شبکه را در بالاترین سطح اطمینان و پایداری نگه داشت.
