مقدمه‌ای بر فناوری PoE

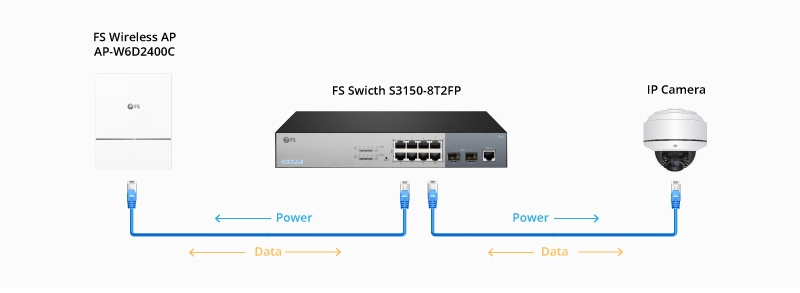

فناوری PoE یا «Power over Ethernet» یکی از نوآوری‌های مهم در صنعت شبکه است که امکان انتقال همزمان داده و برق را از طریق یک کابل اترنت فراهم می‌کند. این فناوری باعث کاهش هزینه‌های نصب و افزایش انعطاف‌پذیری در طراحی شبکه‌های مدرن شده است. در بسیاری از تجهیزات امروزی مانند دوربین‌های تحت شبکه، تلفن‌های IP و اکسس‌پوینت‌های بی‌سیم، PoE نقش اساسی دارد. با این حال، عملکرد بهینه این فناوری تا حد زیادی به کیفیت و نوع کابل اترنت مورد استفاده بستگی دارد. انتخاب نادرست کابل می‌تواند موجب افت ولتاژ، افزایش گرمای ناخواسته و کاهش کارایی کلی شبکه شود. بنابراین، در این مقاله به بررسی کامل نکات کلیدی در انتخاب کابل مناسب برای سیستم‌های PoE می‌پردازیم.
استانداردهای اصلی در فناوری PoE

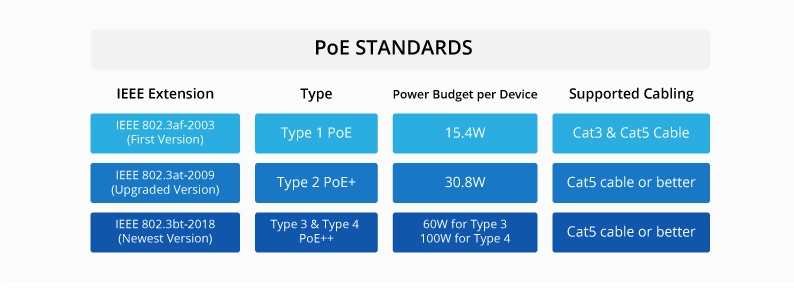

فناوری PoE توسط مؤسسه مهندسان برق و الکترونیک (IEEE) استانداردسازی شده است و دارای سه استاندارد اصلی 802.3af، 802.3at و 802.3bt است. هر یک از این استانداردها محدوده مشخصی از توان خروجی را پوشش می‌دهند. استاندارد 802.3af برای تجهیزاتی با مصرف توان پایین مانند تلفن‌های IP مناسب است، در حالی که 802.3at توان بیشتری ارائه می‌دهد و برای تجهیزاتی مانند دوربین‌های مداربسته PTZ و اکسس‌پوینت‌های پیشرفته کاربرد دارد. جدیدترین استاندارد یعنی 802.3bt قابلیت انتقال توان بسیار بالاتر را دارد و برای تجهیزات مدرن با نیاز توان بالا طراحی شده است. شناخت این استانداردها اولین گام در انتخاب کابل مناسب برای شبکه‌های PoE است، زیرا هر سطح از توان نیازمند ویژگی‌های خاصی از نظر مقاومت، افت ولتاژ و تحمل حرارتی کابل است.
کاربردهای گسترده کابل‌های PoE

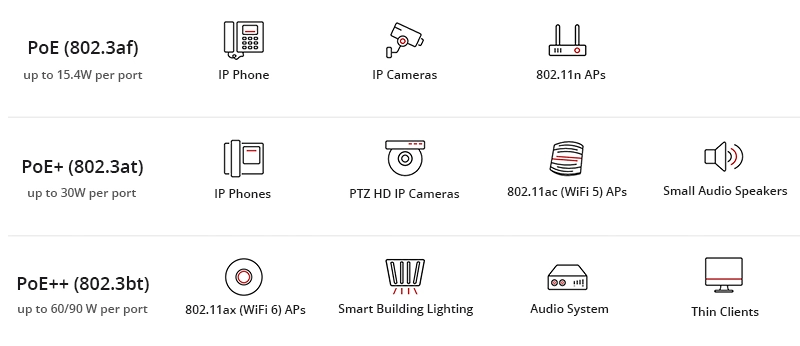

در دنیای امروزی، فناوری PoE در حوزه‌های مختلفی به کار گرفته می‌شود. از مهم‌ترین کاربردهای آن می‌توان به سیستم‌های نظارت تصویری، تلفن‌های تحت شبکه، نقاط دسترسی بی‌سیم، روشنایی مبتنی بر IP و سیستم‌های فروش اشاره کرد. به‌دلیل اینکه PoE نیاز به منبع تغذیه جداگانه ندارد، در محیط‌هایی مانند ساختمان‌های هوشمند، بیمارستان‌ها، هتل‌ها و دفاتر مدرن بسیار محبوب شده است. در چنین محیط‌هایی، کابل‌کشی هوشمند نه تنها باعث صرفه‌جویی در هزینه‌ها می‌شود بلکه فرآیند نگهداری را نیز آسان‌تر می‌کند. انتخاب نوع کابل متناسب با توان مصرفی هر دستگاه و فاصله آن از سوئیچ مرکزی اهمیت زیادی دارد.
اهمیت انتخاب کابل مناسب در شبکه‌های PoE
انتخاب کابل مناسب یکی از عوامل کلیدی در اطمینان از پایداری و عملکرد مطلوب شبکه است. کابل نامناسب می‌تواند منجر به افزایش دما، افت ولتاژ، تضعیف سیگنال و حتی آسیب به تجهیزات متصل شود. در سیستم‌های PoE، جریان الکتریکی نسبت به کابل‌های معمولی بیشتر است، بنابراین مقاومت الکتریکی و جنس هادی اهمیت زیادی دارد. کابل‌هایی که دارای رسانای بزرگ‌تر و جنس خالص‌تر هستند، گرمای کمتری تولید می‌کنند و توان بیشتری را با راندمان بالاتر انتقال می‌دهند. از سوی دیگر، کیفیت روکش، نوع شیلدینگ و ساختار فیزیکی کابل نیز بر عملکرد کلی آن در انتقال برق و داده تأثیر مستقیم دارد.
توجه به نیازهای انتقال داده در انتخاب کابل
یکی از فاکتورهای مهم در انتخاب کابل PoE، نوع و سرعت انتقال داده موردنیاز است. اگر تجهیزات شبکه تنها از استانداردهای پایه مانند 100BASE-T پشتیبانی می‌کنند، کابل‌های ساده‌تر نیز پاسخگو خواهند بود. اما در شبکه‌های مدرن که از دستگاه‌هایی با وضوح بالا مانند دوربین‌های 4K یا سرورهای دیتا استفاده می‌شود، کابل‌های با توان انتقال بالاتر مانند Cat6 یا Cat6a گزینه بهتری هستند. برای سرعت‌های بالاتر از ۱ گیگابیت در ثانیه و کاربردهای خاص مانند انتقال همزمان توان بالا و داده‌های حجیم، استفاده از کابل‌های Cat7 یا Cat8 توصیه می‌شود. این کابل‌ها با پهنای باند بیشتر و طراحی دقیق‌تر، تأخیر سیگنال را به حداقل رسانده و انتقال داده را پایدارتر می‌سازند.
بررسی فاصله انتقال کابل شبکه
طول کابل یکی از مهم‌ترین عوامل در عملکرد PoE است. در شرایط استاندارد، کابل‌های اترنت تا طول ۱۰۰ متر کارایی دارند، اما در انتقال همزمان برق و داده، افزایش طول ممکن است موجب افت ولتاژ و کاهش سرعت شود. کابل‌های Cat6 در فواصل کوتاه تا حدود ۵۵ متر عملکرد بسیار خوبی دارند، اما برای فواصل طولانی‌تر بهتر است از کابل‌های Cat6a استفاده شود. این کابل‌ها علاوه بر کاهش تداخل، افت توان را نیز به حداقل می‌رسانند. انتخاب کابل بر اساس فاصله فیزیکی بین سوئیچ PoE و دستگاه مقصد، می‌تواند تأثیر قابل توجهی در پایداری شبکه و کاهش مشکلات حرارتی داشته باشد.
نقش اندازه هادی در کارایی کابل PoE
قطر هادی (Conductor Size) عامل تعیین‌کننده‌ای در میزان مقاومت الکتریکی کابل است. هرچه قطر هادی بزرگ‌تر باشد، مقاومت کمتر و در نتیجه گرمای تولیدشده نیز کاهش می‌یابد. در کابل‌های Cat6 و بالاتر، اندازه هادی معمولاً بزرگ‌تر از کابل‌های Cat5e است و همین موضوع باعث می‌شود گرمای کمتری در مسیر جریان برق تولید شود. این ویژگی در کاربردهای PoE بسیار حیاتی است، زیرا دمای بیش از حد می‌تواند باعث آسیب به عایق کابل یا کاهش عمر مفید آن شود. در واقع، هرچه مقاومت الکتریکی کاهش یابد، راندمان انتقال توان افزایش یافته و از تلفات انرژی جلوگیری می‌شود.
ساختار فیزیکی و نوع شیلدینگ کابل
کابل‌های شبکه از نظر ساختار به دو نوع اصلی تقسیم می‌شوند: UTP (بدون شیلد) و STP (دارای شیلد). در کابل‌های STP، وجود فویل یا بافت فلزی به کاهش تداخلات الکترومغناطیسی و بهبود انتقال داده کمک می‌کند. علاوه بر این، کابل‌های شیلددار گرمای تولیدشده در اثر عبور جریان را بهتر دفع می‌کنند، بنابراین دمای کلی کابل پایین‌تر می‌ماند. در محیط‌هایی که چندین کابل در کنار یکدیگر نصب می‌شوند یا دستگاه‌های الکتریکی پرقدرت در نزدیکی کابل‌ها وجود دارد، استفاده از کابل‌های شیلددار گزینه‌ای هوشمندانه است. انتخاب کابل با ساختار مناسب نه تنها به کاهش تداخل کمک می‌کند بلکه باعث افزایش ایمنی و پایداری شبکه نیز می‌شود.
تأثیر دما بر عملکرد کابل شبکه
افزایش دمای کابل می‌تواند باعث افت کیفیت انتقال داده و حتی تخریب فیزیکی کابل در طول زمان شود. کابل‌هایی که دارای تحمل دمایی بالاتر هستند (مثلاً ۷۵ یا ۹۰ درجه سانتی‌گراد)، در شبکه‌های PoE عملکرد پایدارتری دارند. در حالی که کابل‌های UTP معمولاً در برابر گرما حساس‌ترند، کابل‌های STP به‌دلیل وجود شیلد فلزی گرمای بیشتری را دفع می‌کنند و کمتر در معرض افت عملکرد قرار می‌گیرند. دمای بالا علاوه بر افزایش تضعیف سیگنال، می‌تواند موجب افزایش مقاومت داخلی و در نتیجه افت ولتاژ بیشتر شود. بنابراین در محیط‌هایی با دمای بالا، انتخاب کابل با عایق مقاوم به حرارت اهمیت زیادی دارد.
اهمیت جنس و مواد تشکیل‌دهنده کابل
جنس هادی داخلی یکی از اساسی‌ترین عوامل در کیفیت کابل PoE است. کابل‌هایی که از مس خالص ساخته شده‌اند، مقاومت الکتریکی پایین‌تری دارند و توان را با افت کمتر منتقل می‌کنند. در مقابل، برخی کابل‌ها از آلومینیوم با روکش مس (CCA) ساخته می‌شوند که اگرچه ارزان‌ترند، اما به دلیل مقاومت بالاتر، باعث افزایش گرما، افت ولتاژ و کاهش راندمان انتقال داده می‌شوند. استفاده از کابل‌های CCA در سیستم‌های PoE پرتوان توصیه نمی‌شود، زیرا ممکن است به تجهیزات متصل آسیب برسانند. انتخاب کابل‌های ۱۰۰ درصد مسی نه تنها انتقال برق را بهینه می‌کند بلکه طول عمر و ایمنی سیستم را نیز افزایش می‌دهد.
توجه به توان مصرفی تجهیزات
هر دستگاه متصل به شبکه PoE توان مشخصی نیاز دارد. انتخاب کابل باید بر اساس استاندارد توان مورد نیاز آن انجام شود. دستگاه‌هایی مانند تلفن‌های IP توان کمی مصرف می‌کنند، اما دوربین‌های با موتور چرخان یا نقاط دسترسی قوی به توان بالاتری نیاز دارند. اگر کابل انتخاب‌شده نتواند توان کافی را بدون افت ولتاژ منتقل کند، عملکرد دستگاه مختل خواهد شد. در این حالت علاوه بر نوع کابل، باید به ضخامت هادی، میزان افت ولتاژ و توان حرارتی نیز توجه کرد تا مطمئن شوید انرژی الکتریکی به اندازه کافی به مقصد می‌رسد.
پیکربندی و شرایط نصب کابل PoE
نحوه نصب کابل در عملکرد آن نقش مستقیم دارد. کابل‌هایی که در دسته‌های بزرگ کنار هم قرار می‌گیرند، گرمای بیشتری تولید می‌کنند زیرا امکان تهویه مناسب کاهش می‌یابد. هرچه تعداد کابل‌ها در یک مسیر بیشتر باشد، دمای درونی آن‌ها نیز بالاتر می‌رود. به همین دلیل، در طراحی شبکه‌های PoE باید به چیدمان، تهویه مناسب و فاصله بین کابل‌ها توجه ویژه‌ای داشت. همچنین، نباید کابل‌ها را در مجاورت منابع الکترواستاتیک یا کابل‌های برق فشار قوی عبور داد. رعایت این اصول، خطر داغ‌شدن و آسیب فیزیکی کابل را کاهش می‌دهد و موجب افزایش طول عمر شبکه می‌شود.
نکات مهم در اجرای نصب کابل‌های PoE
برای اجرای موفق شبکه PoE، باید چند نکته کلیدی را در نظر گرفت. پیش از نصب، طراحی دقیق مسیر کابل‌کشی و بررسی تطابق تجهیزات با استانداردهای PoE الزامی است. همچنین باید از ترکیب صحیح رسانه‌ها و رعایت اصول فاصله‌گذاری بین کابل‌ها اطمینان حاصل شود. نصب کابل بدون برنامه‌ریزی قبلی می‌تواند منجر به مشکلات جدی از جمله افزایش حرارت یا افت ولتاژ شود. بهتر است در طراحی کابل‌کشی، امکان توسعه آینده نیز پیش‌بینی شود تا در صورت افزایش تجهیزات، نیازی به تعویض کامل کابل‌ها نباشد. در نهایت، انتخاب تأمین‌کننده مطمئن و کابل‌های دارای استانداردهای معتبر، کیفیت شبکه را تضمین می‌کند.
جلوگیری از تداخلات الکترومغناطیسی
تداخل الکترومغناطیسی (EMI) یکی از چالش‌های مهم در شبکه‌های PoE است. کابل‌های قرارگرفته در نزدیکی منابع پرقدرت مانند موتورها یا سیستم‌های روشنایی صنعتی، در معرض نویز و تداخل قرار دارند. این تداخل می‌تواند باعث افت کیفیت سیگنال و افزایش خطا در انتقال داده شود. برای جلوگیری از این مشکل، بهتر است از کابل‌های شیلددار یا مسیرهای جداگانه برای کابل‌کشی استفاده شود. رعایت اصول فاصله‌گذاری و استفاده از مسیرهای مجزا بین کابل شبکه و کابل برق نیز در کاهش تداخل بسیار مؤثر است.
اهمیت تهویه و مدیریت حرارتی در شبکه PoE
مدیریت حرارتی مناسب در شبکه‌هایی که از PoE استفاده می‌کنند، حیاتی است. در شرایطی که کابل‌ها در دسته‌های بزرگ نصب شده‌اند، تهویه ضعیف باعث تجمع گرما و افت عملکرد خواهد شد. استفاده از سینی‌های مخصوص، کانال‌های دارای جریان هوا و طراحی دقیق مسیرهای عبور کابل می‌تواند به دفع بهتر حرارت کمک کند. همچنین انتخاب کابل‌هایی با روکش مقاوم به حرارت و تحمل دمای بالا، مانع از ذوب یا تغییر شکل عایق می‌شود. در پروژه‌های بزرگ شبکه، مشاوره با متخصصان تهویه و طراحی محیط مناسب برای کابل‌ها نقش تعیین‌کننده‌ای در دوام و کارایی سیستم دارد.
توجه به آینده‌نگری در انتخاب کابل
با توجه به رشد سریع فناوری و افزایش پهنای باند موردنیاز تجهیزات، انتخاب کابل باید با در نظر گرفتن نیازهای آینده انجام شود. استفاده از کابل‌هایی با ظرفیت بالاتر مانند Cat6a یا Cat7 نه تنها کارایی فعلی شبکه را بهبود می‌دهد بلکه در آینده نیز پاسخگوی افزایش توان و سرعت خواهد بود. این نوع کابل‌ها از نظر دوام، تحمل حرارت و مقاومت الکترومغناطیسی نیز عملکرد بهتری دارند. برنامه‌ریزی بلندمدت در انتخاب کابل از هزینه‌های تکراری در ارتقا یا تعویض کابل‌ها جلوگیری می‌کند.
کلام آخر
انتخاب کابل مناسب برای شبکه PoE تنها به نوع دسته‌بندی آن محدود نمی‌شود، بلکه باید مجموعه‌ای از فاکتورها مانند توان مصرفی دستگاه‌ها، دمای محیط، فاصله انتقال، نوع شیلدینگ، قطر هادی و جنس مواد تشکیل‌دهنده را همزمان در نظر گرفت. هر یک از این عوامل نقش مهمی در عملکرد، پایداری و ایمنی شبکه ایفا می‌کنند. استفاده از کابل‌های با کیفیت بالا، دارای هادی مسی خالص، عایق مقاوم در برابر حرارت و ساختار مهندسی‌شده، می‌تواند انتقال همزمان برق و داده را با حداکثر کارایی تضمین کند.
