رعایت شعاع خمش کابل شبکه و اهمیت آن در عملکرد سیستم‌های ارتباطی
مفهوم شعاع خمش کابل و دلیل اهمیت آن
در طراحی و اجرای شبکه‌های ساخت‌یافته، هر جزئیات کوچک می‌تواند بر کیفیت ارتباط تأثیر بگذارد. یکی از این جزئیات بسیار مهم، شعاع خمش کابل است. شعاع خمش یا همان Bending Radius به میزان مجاز خم شدن کابل بدون آسیب فیزیکی یا افت عملکردی گفته می‌شود. اگر کابل بیش از حد مجاز خم شود، ساختار درونی آن دچار تغییر شکل شده و انتقال سیگنال به‌درستی انجام نمی‌گیرد. این پدیده ممکن است در ابتدا قابل تشخیص نباشد، اما در طول زمان سبب کاهش سرعت، افزایش خطاهای بسته‌های داده و حتی از کار افتادن کامل لینک شود.
شعاع خمش را می‌توان به نوعی مانند خم کردن شیلنگ آب در نظر گرفت. تا زمانی که مسیر حرکت آب آزاد باشد، جریان برقرار است، اما به‌محض آنکه شیلنگ بیش از حد خم شود، مسیر عبور آب بسته می‌شود. در کابل شبکه نیز چنین است؛ با ایجاد خم بیش از اندازه، مسیر سیگنال‌های الکتریکی دچار اختلال شده و کارایی شبکه کاهش می‌یابد.
ساختار فیزیکی کابل و ارتباط آن با خمش
برای درک بهتر تأثیر خمش، باید ابتدا بدانیم که هر کابل شبکه از چند زوج سیم تابیده‌شده تشکیل شده است. این زوج‌ها به گونه‌ای طراحی شده‌اند که با تابش مشخص، نویزها و تداخل‌های الکترومغناطیسی را خنثی کنند. هنگامی که کابل بیش از حد خم می‌شود، این ساختار دقیق تاب‌ها از حالت متوازن خارج شده و امپدانس (Impedance) خط تغییر می‌کند. همین تغییر باعث بازتاب سیگنال، افزایش تلفات و افت کیفیت ارتباط می‌شود.
در کابل‌های دارای شیلد یا فویل محافظ نیز خم زیاد باعث آسیب به پوشش‌های فلزی می‌شود و خاصیت حفاظتی کابل کاهش می‌یابد. در نتیجه، نویزهای محیطی راحت‌تر وارد مسیر انتقال داده شده و ثبات ارتباط تحت تأثیر قرار می‌گیرد. بنابراین رعایت شعاع خمش نه‌تنها به‌خاطر سلامت فیزیکی کابل بلکه برای حفظ عملکرد الکتریکی آن ضروری است.
تفاوت شعاع خمش در کابل‌های مختلف
شعاع خمش در همه کابل‌ها یکسان نیست. نوع هادی، جنس عایق، وجود یا عدم وجود شیلد، و حتی نوع کاربری کابل بر مقدار مجاز خمش تأثیر دارد. به‌طور کلی کابل‌های دارای هادی مسی سخت (Solid) نسبت به کابل‌های افشان یا نرم (Stranded) حساس‌تر هستند. کابل‌های سخت معمولاً در نصب‌های دائمی به‌کار می‌روند و به همین دلیل در مسیرهای طولانی یا داخل ترانکینگ استفاده می‌شوند. این کابل‌ها نباید بیش از حد خم شوند، زیرا هادی داخلی ممکن است ترک بردارد یا شکستگی میکروسکوپی پیدا کند.
در مقابل، کابل‌های افشان که معمولاً برای پچ‌کورد یا اتصال موقت بین تجهیزات استفاده می‌شوند، انعطاف‌پذیرترند و شعاع خمش آن‌ها کمتر است. همچنین وجود شیلد یا فویل نیز باعث افزایش حساسیت به خمش می‌شود، چون مواد فلزی داخل کابل به خم شدن شدید واکنش منفی نشان می‌دهند و ممکن است پاره شوند یا از جای خود خارج گردند.
اصول کلی محاسبه شعاع خمش کابل

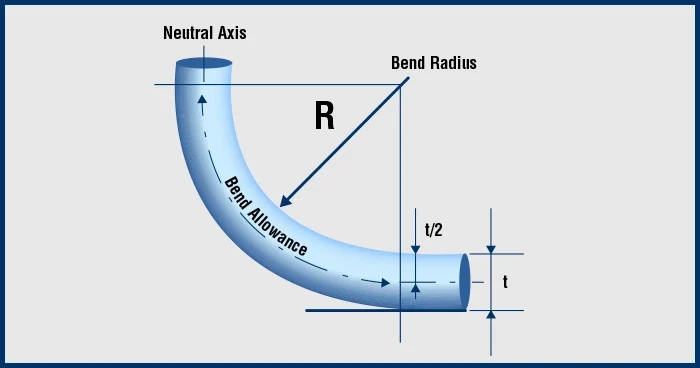

برای رعایت شعاع خمش در هنگام نصب، لازم است بدانیم هر کابل تا چه حد مجاز به خم شدن است. این مقدار بر اساس قطر بیرونی کابل محاسبه می‌شود. به طور کلی، شعاع خمش برابر است با حاصل‌ضرب قطر بیرونی کابل در یک عدد ثابت. این عدد برای کابل‌های بدون شیلد معمولاً حدود چهار برابر و برای کابل‌های شیلددار حدود هشت برابر قطر کابل است.
به عنوان مثال، اگر قطر بیرونی یک کابل شش میلی‌متر باشد، حداقل شعاع خمش آن در حالت بدون شیلد ۲۴ میلی‌متر و در حالت شیلددار حدود ۴۸ میلی‌متر است. این بدین معناست که نباید کابل را به گونه‌ای خم کرد که شعاع دایره‌ای که در محل خم ایجاد می‌شود از این مقدار کمتر باشد. رعایت این قاعده به جلوگیری از فشار مکانیکی بر روی ساختار داخلی کابل کمک می‌کند و طول عمر و عملکرد آن را افزایش می‌دهد.
تأثیر خمش زیاد بر کیفیت انتقال داده
زمانی که کابل بیش از اندازه مجاز خم می‌شود، تلفات سیگنال در مسیر افزایش می‌یابد. در نتیجه ممکن است سرعت واقعی ارتباط از مقدار اسمی کابل کمتر شود. برای مثال، کابل‌هایی که برای سرعت یک گیگابیت طراحی شده‌اند ممکن است تنها با سرعت صد مگابیت کار کنند. علاوه بر این، خمش بیش از حد می‌تواند باعث بروز خطاهای متناوب در بسته‌های داده شود که تشخیص آن‌ها بسیار دشوار است.
از دیدگاه الکترومغناطیسی، خمش زیاد باعث تغییر در ظرفیت خازنی و القایی زوج‌سیم‌ها می‌شود. این تغییرات کوچک می‌توانند منجر به پدیده بازتاب سیگنال (Reflection) یا کاهش نسبت سیگنال به نویز (SNR) گردند. در نتیجه شبکه با کاهش کارایی یا قطع و وصل شدن مکرر مواجه می‌شود. در پروژه‌های بزرگ، حتی چند نقطه خم ناصحیح می‌تواند موجب بروز مشکلات گسترده در کل سیستم ارتباطی شود.
رعایت شعاع خمش هنگام نصب در مسیرهای افقی و عمودی

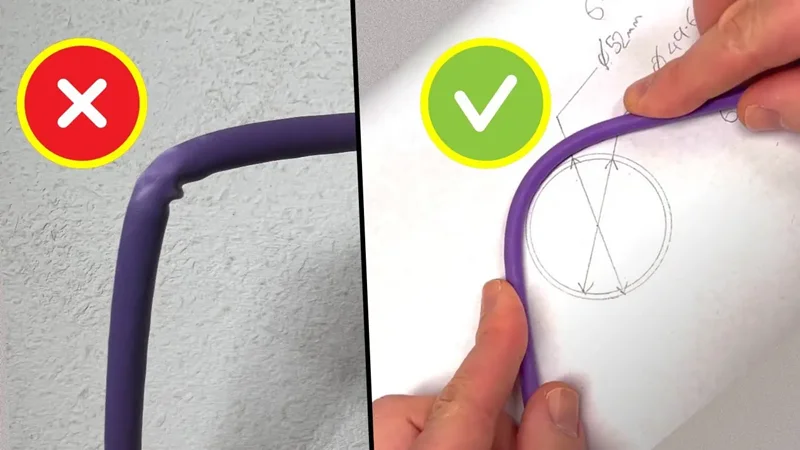

در زمان اجرای کابل‌کشی شبکه، مسیر عبور کابل‌ها معمولاً از درون داکت، ترانکینگ، لوله یا سقف کاذب می‌گذرد. در تمام این مسیرها باید به شعاع خمش توجه شود. در پیچ‌ها و زانوها، کابل‌ها نباید به زاویه راست خم شوند. بلکه باید به‌صورت منحنی و با شعاع مناسب هدایت گردند تا فشار بر روی هادی‌ها وارد نشود.
در مسیرهای عمودی مانند چاه کابل یا کانال‌های دیواری نیز لازم است وزن کابل‌های بالایی بر خم پایین‌تر فشار وارد نکند. در این موارد استفاده از بست‌های نگهدارنده با فاصله‌های منظم ضروری است. خم شدن بیش از اندازه در نقاطی که کابل از حالت عمودی به افقی تغییر مسیر می‌دهد، یکی از دلایل اصلی کاهش عملکرد شبکه‌های ساختمانی است.
نکات مهم هنگام عبور کابل از داکت و ترانکینگ
در هنگام عبور کابل‌ها از داخل داکت یا ترانکینگ، باید از گوشه‌های تیز اجتناب کرد. لبه‌های تیز می‌توانند علاوه بر ایجاد خمش شدید، باعث خراشیدگی یا پارگی روکش کابل شوند. بهتر است از زانوهای استاندارد استفاده شود که دارای طراحی منحنی هستند تا شعاع خمش به‌صورت طبیعی حفظ شود. همچنین هنگام بستن درپوش ترانکینگ یا لوله، نباید کابل‌ها تحت فشار قرار گیرند، زیرا این فشار در طول زمان باعث تغییر شکل دائم کابل و افزایش تلفات می‌شود.
اگر نیاز به چرخش ناگهانی در مسیر وجود دارد، بهتر است از چند خم با زاویه بازتر استفاده شود تا فشار به تدریج پخش شود. هر گونه خم تند باید در فاصله‌ای انجام شود که کابل فرصت بازگشت به حالت طبیعی خود را داشته باشد. رعایت این موارد نه تنها از آسیب فیزیکی جلوگیری می‌کند بلکه از بروز خطاهای انتقال داده در آینده نیز می‌کاهد.
نقش دما و شرایط محیطی در شعاع خمش
دما و شرایط محیطی نیز در تعیین شعاع خمش مؤثرند. کابل‌هایی که در محیط‌های سرد نصب می‌شوند، انعطاف‌پذیری کمتری دارند و احتمال ترک خوردن عایق در اثر خمش بیشتر است. بنابراین در چنین شرایطی باید شعاع خمش را بزرگ‌تر از مقدار استاندارد در نظر گرفت. برعکس، در محیط‌های گرم یا مرطوب ممکن است روکش کابل نرم‌تر شود و در نتیجه خم شدن آسان‌تر گردد، اما این نیز خطر تغییر شکل دائمی را افزایش می‌دهد.
در فضاهای بیرونی، تابش مستقیم آفتاب و سرمای شبانه روز باعث تغییرات متوالی در انبساط و انقباض روکش کابل می‌شود. اگر کابل به‌صورت فشرده در مسیر نصب شده باشد، این تغییرات حرارتی می‌تواند به مرور زمان باعث خمیدگی ناخواسته و شکستن زوج‌های داخلی گردد.
شعاع خمش در کابل‌های دفنی و فضای باز
کابل‌هایی که در فضای باز یا به‌صورت دفنی مورد استفاده قرار می‌گیرند، معمولاً دارای روکش‌های مقاوم‌تر و ضخیم‌تر هستند. این کابل‌ها برای تحمل شرایط سخت محیطی طراحی شده‌اند، اما در عین حال انعطاف‌پذیری کمتری دارند. بنابراین هنگام نصب در زمین یا لوله‌های زیرزمینی، باید دقت کرد تا مسیر به‌گونه‌ای طراحی شود که خم‌های نرم و با شعاع زیاد داشته باشد.
در پروژه‌های فضای باز، خم‌های ناگهانی در ورودی یا خروجی کانال‌ها یکی از مهم‌ترین عوامل پارگی کابل است. همچنین هنگام بیرون کشیدن یا عبور دادن کابل از لوله‌ها باید از نیروی بیش از حد خودداری شود، زیرا این نیرو معمولاً همراه با خم ناخواسته است. در چنین مواردی استفاده از روان‌کننده مخصوص کابل‌کشی توصیه می‌شود تا فشار مکانیکی کاهش یابد و خم‌ها کنترل‌شده‌تر باشند.
خمش در پچ‌کورد و اتصالات نزدیک تجهیزات
در اتاق‌های سرور و رک‌های شبکه معمولاً از پچ‌کورد برای اتصال بین تجهیزات استفاده می‌شود. اگرچه این کابل‌ها نرم‌تر و انعطاف‌پذیرتر از کابل‌های اصلی هستند، اما باز هم نباید بیش از اندازه خم شوند. خمش شدید در قسمت نزدیک به سوکت یا کیستون ممکن است باعث قطع‌شدن یکی از رشته‌ها شود و اتصال ناپایدار به وجود آورد.
پیشنهاد می‌شود هنگام مدیریت پچ‌کوردها، از نگهدارنده‌های مخصوص یا حلقه‌های هدایت‌کننده استفاده شود تا مسیر عبور کابل‌ها با انحناهای ملایم حفظ شود. همچنین باید از بستن گیره یا بست پلاستیکی با فشار زیاد خودداری کرد، چون این کار علاوه بر محدود کردن حرکت، خمش را در نقطه خاصی متمرکز می‌کند.
تأثیر خمش بر طول عمر کابل
هر خم بیش از حد مجاز به‌معنای کاهش عمر مفید کابل است. هنگامی که کابل تحت فشار مکانیکی قرار می‌گیرد، رشته‌های مسی درون آن دچار تغییر شکل دائمی می‌شوند. این تغییرات در ابتدا ممکن است اثر محسوسی نداشته باشند، اما در درازمدت باعث شکستگی تدریجی، افزایش مقاومت الکتریکی و تولید حرارت در محل اتصال خواهند شد.
کابل‌هایی که بارها و بارها در محل‌های مختلف خم می‌شوند، مثلاً در اتصالات متحرک یا تجهیزات قابل حمل، باید دارای طراحی ویژه با هادی‌های چند رشته‌ای و عایق انعطاف‌پذیر باشند. در غیر این صورت، به مرور زمان عملکرد خود را از دست می‌دهند. رعایت شعاع خمش نه‌تنها عملکرد شبکه را تضمین می‌کند بلکه هزینه‌های تعمیر و تعویض کابل را نیز کاهش می‌دهد.
روش‌های پیشگیری از خمش غیرمجاز
برای جلوگیری از خم شدن بیش از حد کابل‌ها، می‌توان از چند راهکار عملی استفاده کرد. یکی از این راهکارها، استفاده از مسیرهای کابل‌کشی استاندارد با زانوهای منحنی و شعاع مناسب است. همچنین می‌توان در نقاط حساس از حلقه‌های محافظ یا گیره‌های مخصوص استفاده نمود تا مسیر خمش به‌صورت کنترل‌شده انجام گیرد.
در حین نصب، نباید کابل را به دور اجسام کوچک مانند پیچ یا لوله‌های باریک بپیچید، زیرا این کار موجب ایجاد خم‌های بسیار تند می‌شود. هنگام جمع کردن کابل‌ها نیز باید قطر حلقه‌ها حداقل چند برابر قطر خود کابل باشد. استفاده از قرقره‌های بزرگ‌تر برای نگهداری یا حمل کابل در پروژه‌های بزرگ از دیگر روش‌های مناسب برای پیشگیری از خمش ناخواسته است.
اهمیت تست و ارزیابی پس از نصب
حتی اگر تمام اصول نصب رعایت شود، انجام آزمون‌های پس از نصب اهمیت ویژه‌ای دارد. آزمایش‌هایی مانند تست مقاومت، افت سیگنال، و بررسی خطای بسته‌ها می‌تواند نشان دهد که آیا کابل در طول مسیر دچار خمش بیش از اندازه یا آسیب داخلی شده است یا خیر. در صورت مشاهده نتایج غیرعادی، باید مسیر نصب به دقت بررسی شود تا نقطه‌ای که خمیدگی غیرمجاز اتفاق افتاده شناسایی و اصلاح گردد.
تست عملکرد پس از نصب، مخصوصاً در پروژه‌های بزرگ، به تشخیص مشکلات پنهان کمک زیادی می‌کند و از بروز اختلال‌های آینده جلوگیری می‌نماید. در واقع، رعایت شعاع خمش در کنار تست‌های کیفی، دو عامل مکمل برای اطمینان از پایداری شبکه محسوب می‌شوند.
خمش در طول زمان و اثرات تدریجی آن
یکی از اشتباهات رایج این است که تصور می‌شود اگر کابل در زمان نصب دچار مشکل نشود، دیگر نیازی به نگرانی نیست. در حالی‌که خمش بیش از حد می‌تواند اثرات تدریجی و دیرهنگام داشته باشد. کابل‌هایی که در مسیر خود تحت فشار مداوم یا خم دائمی قرار دارند، به‌مرور زمان دچار شکستگی داخلی می‌شوند. این شکستگی‌ها باعث افزایش تلفات و کاهش سرعت ارتباط می‌گردند.
حتی تغییرات دمایی فصلی نیز می‌تواند باعث تشدید این مشکل شود. انبساط و انقباض روکش در اثر تغییر دما، فشار را در نقاط خم بیشتر می‌کند و در نهایت موجب ترک خوردن یا جدا شدن سیم‌ها از محل اتصال می‌شود. بنابراین بهتر است مسیرهای کابل‌کشی به گونه‌ای طراحی شوند که هیچ قسمت از کابل در حالت کشش یا خمش مداوم قرار نگیرد.
کلام آخر
رعایت شعاع خمش کابل یکی از اصول پایه‌ای در اجرای شبکه‌های مطمئن و بادوام است. خم کردن کابل بیش از اندازه نه‌تنها به ظاهر آن آسیب می‌زند بلکه موجب افت کیفیت ارتباط، کاهش سرعت، خطاهای متناوب و حتی از کار افتادن شبکه در بلندمدت می‌شود. برای جلوگیری از این مشکلات، باید همیشه به نوع کابل، قطر بیرونی، شرایط محیطی و نوع مسیر نصب توجه ویژه داشت.
در مسیرهای ترانکینگ، داکت، سقف کاذب و رک‌های شبکه باید از خم‌های نرم و کنترل‌شده استفاده شود. هیچ‌گاه نباید کابل را در گوشه‌های تیز یا زوایای راست قرار داد. در محیط‌های سرد، شعاع خمش باید بزرگ‌تر در نظر گرفته شود تا از ترک خوردن روکش جلوگیری شود. پس از اتمام نصب، تست دقیق عملکرد کابل‌ها بهترین روش برای اطمینان از صحت اجرای پروژه است.
رعایت اصول مربوط به شعاع خمش نه‌تنها از بروز مشکلات فنی جلوگیری می‌کند، بلکه موجب افزایش طول عمر کابل، کاهش هزینه‌های نگهداری و پایداری طولانی‌مدت شبکه خواهد شد. در هر پروژه شبکه، چه کوچک و چه بزرگ، توجه به این نکته به ظاهر ساده، کلید موفقیت در ایجاد ارتباطی پایدار و مطمئن است.
