مقدمه‌ای بر تداخل الکترومغناطیسی (EMI)
تداخل الکترومغناطیسی (EMI) زمانی رخ می‌دهد که سیگنال‌های الکترومغناطیسی ناخواسته، عملکرد دستگاه‌های الکترونیکی را مختل می‌کنند. این تداخل می‌تواند از منابع مختلفی ناشی شود، مانند دستگاه‌های الکتریکی، موتورها، ترانسفورماتورها و حتی دیگر کابل‌های شبکه. EMI می‌تواند منجر به کاهش کیفیت سیگنال، افزایش خطاهای داده و اختلال در ارتباطات شبکه شود.

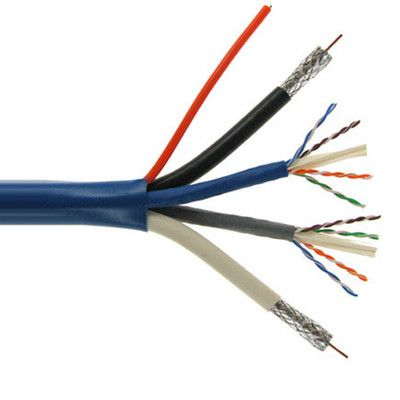

کابل‌های شیلددار: تعریف و ساختار
کابل‌های شیلددار با استفاده از لایه‌ای محافظتی که دور سیم‌های داخلی پیچیده شده است، طراحی می‌شوند. این لایه می‌تواند از جنس فویل آلومینیومی، مش فلزی یا ترکیبی از هر دو باشد. ساختار کابل‌های شیلددار به دو نوع اصلی تقسیم می‌شود:
STP (Shielded Twisted Pair): هر زوج سیم تابیده شده دارای یک شیلد جداگانه است.
FTP (Foiled Twisted Pair): کل کابل دارای یک شیلد فویلی است که تمام زوج‌های تابیده شده را محافظت می‌کند.
نقش شیلد در کاهش نویز و تداخل EMI
شیلد در کابل‌های شیلددار به عنوان یک مانع فیزیکی عمل می‌کند که از ورود و خروج سیگنال‌های الکترومغناطیسی جلوگیری می‌کند. این لایه محافظ می‌تواند تاثیرات EMI را به میزان قابل توجهی کاهش دهد. نحوه عملکرد شیلد به این صورت است:
جلوگیری از انتشار سیگنال‌های الکترومغناطیسی: شیلد مانع از خروج سیگنال‌های الکترومغناطیسی از کابل می‌شود، که این امر به جلوگیری از تداخل با سایر کابل‌ها و دستگاه‌ها کمک می‌کند.
جلوگیری از ورود سیگنال‌های الکترومغناطیسی: شیلد همچنین مانع از ورود سیگنال‌های الکترومغناطیسی خارجی به داخل کابل می‌شود، که این امر به حفظ کیفیت سیگنال‌های داخل کابل کمک می‌کند.
کاربردهای کابل‌های شیلددار در محیط‌های مختلف
کابل‌های شیلددار در محیط‌های مختلفی که میزان نویز و تداخل الکترومغناطیسی بالاست، استفاده می‌شوند. برخی از کاربردهای مهم این کابل‌ها عبارتند از:
- محیط‌های صنعتی
در محیط‌های صنعتی، دستگاه‌ها و ماشین‌آلات بزرگی که جریان‌های الکتریکی بالا مصرف می‌کنند، می‌توانند منبع قابل توجهی از EMI باشند. استفاده از کابل‌های شیلددار در این محیط‌ها می‌تواند به کاهش تداخل و بهبود عملکرد شبکه‌های صنعتی کمک کند.
- مراکز داده (Data Centers)
مراکز داده شامل تعداد زیادی از سرورها و تجهیزات شبکه هستند که هر یک می‌توانند منبعی از EMI باشند. استفاده از کابل‌های شیلددار در این محیط‌ها به کاهش تداخل بین کابل‌ها و تجهیزات کمک می‌کند و از کاهش کیفیت سیگنال جلوگیری می‌کند.
- شبکه‌های بیمارستانی
در بیمارستان‌ها و مراکز پزشکی، دستگاه‌های پزشکی حساس به نویز و تداخل الکترومغناطیسی هستند. استفاده از کابل‌های شیلددار در شبکه‌های بیمارستانی می‌تواند به حفظ دقت و صحت داده‌های پزشکی کمک کند و از اختلال در عملکرد دستگاه‌های حیاتی جلوگیری کند.
- محیط‌های تجاری و دفاتر اداری
در محیط‌های تجاری و دفاتر اداری، تعداد زیادی از دستگاه‌های الکترونیکی مانند کامپیوترها، پرینترها و تلفن‌های VoIP وجود دارند که می‌توانند منبعی از EMI باشند. استفاده از کابل‌های شیلددار در این محیط‌ها می‌تواند به کاهش تداخل و بهبود کیفیت ارتباطات شبکه کمک کند.
- شبکه‌های خانگی پیشرفته
با افزایش استفاده از دستگاه‌های هوشمند و اینترنت اشیا (IoT) در خانه‌ها، نیاز به کابل‌های با کیفیت و مقاوم در برابر EMI نیز افزایش یافته است. استفاده از کابل‌های شیلددار در شبکه‌های خانگی پیشرفته می‌تواند به بهبود عملکرد و کاهش تداخل بین دستگاه‌های مختلف کمک کند.
مزایای استفاده از کابل‌های شیلددار شبکه
استفاده از کابل‌های شیلددار مزایای زیادی دارد که شامل موارد زیر است:
کاهش نویز و تداخل: کابل‌های شیلددار با جلوگیری از ورود و خروج سیگنال‌های الکترومغناطیسی، نویز و تداخل را به حداقل می‌رسانند.
افزایش کیفیت سیگنال: با کاهش تداخل، کیفیت سیگنال‌های انتقال داده بهبود می‌یابد و احتمال خطاهای داده کاهش می‌یابد.
افزایش پایداری شبکه: کاهش تداخل و نویز منجر به افزایش پایداری و کارایی شبکه می‌شود.
حفاظت از تجهیزات: کاهش EMI می‌تواند به حفاظت از تجهیزات شبکه و افزایش عمر مفید آن‌ها کمک کند.
معایب و محدودیت‌های کابل‌های شیلددار شبکه
هر چند کابل‌های شیلددار مزایای زیادی دارند، اما معایب و محدودیت‌هایی نیز وجود دارد:
هزینه بیشتر: کابل‌های شیلددار به دلیل ساختار پیچیده‌تر و استفاده از مواد اضافی، معمولاً گران‌تر از کابل‌های بدون شیلد (UTP) هستند.
وزن بیشتر: شیلد فلزی باعث افزایش وزن کابل می‌شود که ممکن است نصب و مدیریت آن‌ها را در برخی محیط‌ها دشوارتر کند.
نیاز به اتصال به زمین: برای عملکرد بهینه، شیلد کابل‌ها باید به درستی به زمین متصل شوند که این امر می‌تواند نصب را پیچیده‌تر کند.
انتخاب کابل‌های شیلددار
در انتخاب کابل‌های شیلددار باید به چند نکته توجه کرد:
محیط نصب: در محیط‌هایی با نویز و تداخل بالا، استفاده از کابل‌های شیلددار ضروری است.
نوع شیلد: بسته به نیاز و شرایط محیط، نوع شیلد (فویل، مش فلزی یا ترکیبی) را انتخاب کنید.
نیاز به سرعت و پهنای باند: کابل‌های شیلددار با استانداردهای مختلف (مانند Cat6a و Cat7) موجود هستند که سرعت و پهنای باند متفاوتی را ارائه می‌دهند.
هزینه و بودجه: هزینه کابل‌های شیلددار بیشتر از کابل‌های UTP است، بنابراین باید بودجه را نیز مد نظر قرار دهید.
کابل‌های شیلددار نقش مهمی در کاهش نویز و تداخل الکترومغناطیسی (EMI) و بهبود کیفیت و پایداری شبکه‌ها دارند. با توجه به مزایای قابل توجه این کابل‌ها، استفاده از آن‌ها در محیط‌های پر نویز و حساس بسیار توصیه می‌شود. هرچند هزینه و پیچیدگی نصب این کابل‌ها بیشتر است، اما مزایای آن‌ها در بلندمدت می‌تواند توجیه اقتصادی داشته باشد. در نهایت، انتخاب صحیح کابل‌های شیلددار با توجه به نیازها و شرایط محیطی می‌تواند به بهبود عملکرد و کارایی شبکه شما کمک کند.
