ساختار، عملکرد و نحوه استفاده صحیح از کوپلر شبکه
در دنیای شبکههای کامپیوتری، یکی از چالشهایی که کاربران حرفهای و حتی افراد مبتدی با آن مواجه میشوند، محدودیت طول کابلهای شبکه و نیاز به اتصال دو کابل برای افزایش فاصله پوشش ارتباطی است. در چنین شرایطی وسیلهای کوچک اما بسیار کاربردی به نام کوپلر شبکه معرفی میشود. کوپلر شبکه راهحلی ساده، سریع و کمهزینه برای اتصال دو بخش از یک مسیر شبکه است اما این وسیله ظاهراً ساده، پیچیدگیهای فنی مهمی را در پشت پرده خود پنهان کرده است. به همین دلیل بسیاری از متخصصان شبکه هنگام استفاده از کوپلرها دچار تردید میشوند یا به دلیل تجربههای ناموفق گذشته تمایلی به استفاده از آنها نشان نمیدهند. با وجود این، اگر عملکرد کوپلر و انواع آن به درستی شناخته شود، این تجهیزات میتوانند در بسیاری از پروژهها بهعنوان یک ابزار موقت یا حتی دائمی مورد استفاده قرار گیرند.
تعریف کوپلر شبکه
کوپلر شبکه وسیلهای کوچک و معمولاً مستطیلشکل است که برای اتصال دو بخش از یک کانال اترنت طراحی شده است. این قطعه دارای دو پورت ماده است که به کابلهای شبکه متصل میشوند و در نتیجه طول مسیر ارتباطی افزایش مییابد. در شبکههای مبتنی بر کابل مسی، هر کانال از نقطهای که یک دستگاه مانند سوئیچ، روتر یا رایانه قرار دارد تا نقطهای که دستگاه دیگر متصل است ادامه مییابد و ممکن است فاصله میان این دو نقطه بیشتر از طول کابل موجود باشد. در چنین مواقعی کوپلر میتواند فاصله را جبران کند. اما نکته مهم این است که کوپلر تنها واسطهای مکانیکی نیست بلکه یک قطعه فعال در مسیر سیگنال محسوب میشود که باید از نظر طراحی، کیفیت ساخت، استانداردهای الکتریکی و عملکرد انتقال داده با کابل شبکهای که به آن متصل میشود هماهنگ باشد. از آنجا که استانداردهای رسمی برای طراحی دقیق کوپلر وجود ندارد، کیفیت ساخت آنها بسیار متغیر است و این موضوع یکی از دلایل اصلی تفاوت تجربه کاربران در استفاده از این تجهیزات است.
انواع کوپلر شبکه
کوپلرهای شبکه را میتوان به دو دسته کلی تقسیم کرد که هر کدام کاربردها و ویژگیهای خاص خود را دارند. دسته اول کوپلرهای مبتنی بر اتصال مستقیم هادیها هستند که با نام کوپلرهای IDC یا جعبه اتصال شناخته میشوند. دسته دوم کوپلرهای RJ45 ماده به ماده هستند که رایجترین نوع کوپلر محسوب میشوند.
کوپلرهای IDC یا جعبه اتصال
کوپلرهای IDC وسایلی هستند که مشابه پریزهای شبکه عمل میکنند و کاربر باید با استفاده از ابزار پانچ، سیمهای داخلی کابل را در الگوی مشخصی روی بخش اتصالدهنده نصب کند. این نوع کوپلر برای اتصال دو کابل خام استفاده میشود و زمانی کاربرد دارد که بخواهیم بدون استفاده از کانکتورهای نهایی، یک کابل به کابل دیگر متصل شود. این نوع کوپلر در پروژههایی که نیاز به انتقال از محیط داخلی به محیط بیرون وجود دارد بسیار کاربردی است. با این حال این نوع کوپلر در پهنای باندهای بالا مانند ۵ گیگابیت یا ۱۰ گیگابیت عملکرد ضعیفی دارد زیرا نویزهای محیطی و تداخلات خارجی میتوانند سیگنال را مختل کنند. به همین دلیل معمولاً این نوع کوپلر تنها برای کابلهای استاندارد پایینتر مناسب است و در نسلهای جدید کابل کمتر استفاده میشود.

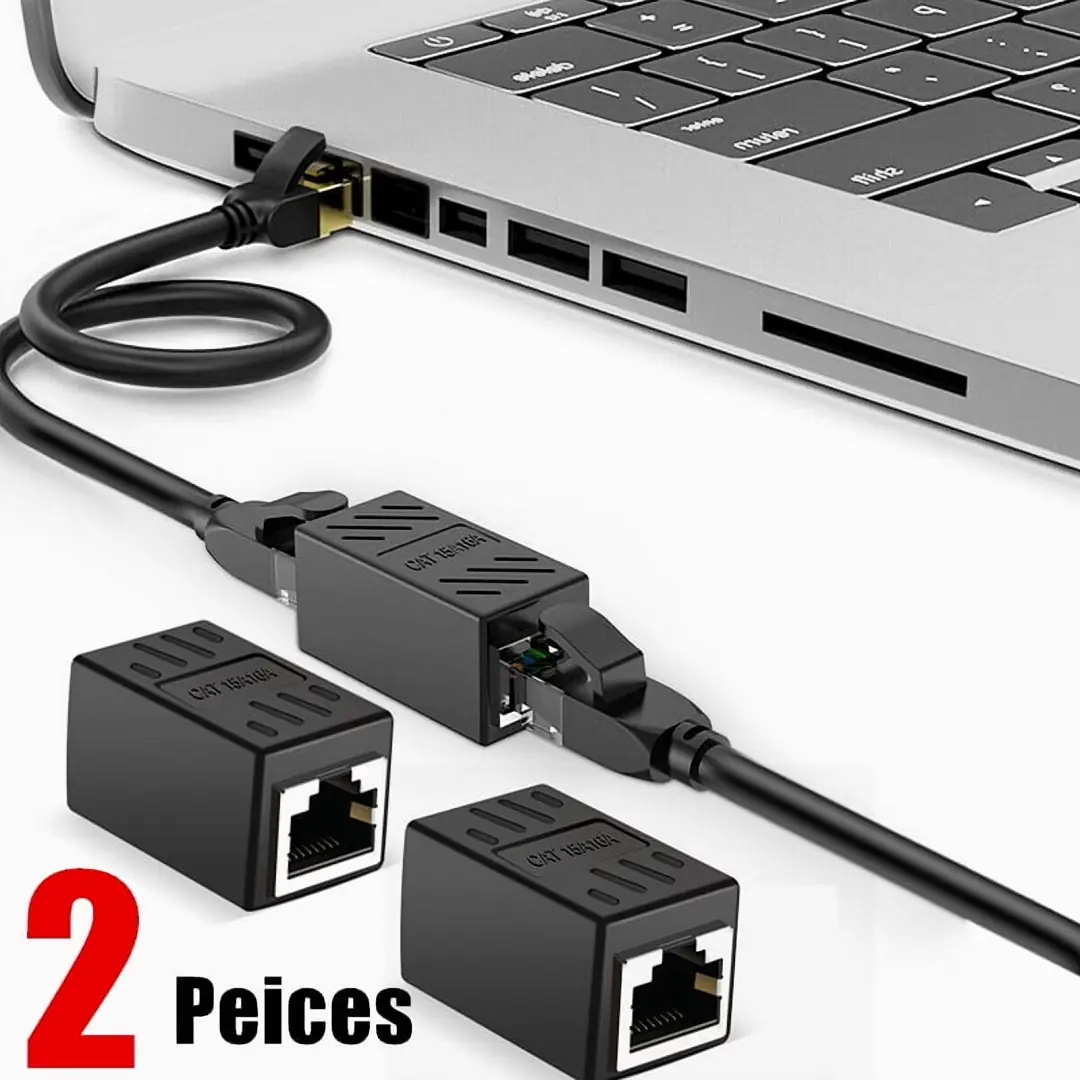

کوپلرهای RJ45 ماده به ماده
این گروه شامل دو نسخه اصلی است: نوع اینلاین و نوع کیستونی. هر دو نوع برای اتصال دو کابل شبکه که قبلاً با کانکتور RJ45 نهایی شدهاند استفاده میشوند. تفاوت اصلی این دو مدل در نحوه نصب آنهاست. کوپلرهای اینلاین به صورت مستقل استفاده میشوند و نیازی به نصب درون صفحه یا پچ پنل ندارند، در حالی که کوپلرهای کیستونی داخل صفحه دیواری یا محفظه پچ پنل نصب میشوند و ظاهر حرفهایتری دارند. این نوع کوپلرها به دلیل وجود مدار چاپی دقیقتر و طراحی ساختار محافظتی مؤثرتر، نسبت به کوپلرهای IDC عملکرد بهتری در جلوگیری از تداخلات خارجی دارند و برای پهنای باندهای بالاتر مناسبتر هستند.
نحوه عملکرد کوپلر شبکه
عملکرد کوپلر شبکه در ظاهر ساده است اما در واقعیت ترکیبی از طراحی الکتریکی دقیق، حداقلسازی نویز و حفظ تعادل خطوط انتقال سیگنال است. کابلهای شبکه بر اساس زوجهای به هم تابیده طراحی شدهاند و هر زوج الکتریکی نقش حیاتی در جلوگیری از تداخل الکترومغناطیسی دارد. هنگامی که دو کابل از طریق کوپلر به یکدیگر متصل میشوند، این کوپلر باید تعادلسازی خطوط سیگنال را با دقت حفظ کند. اگر کیفیت ساخت کوپلر پایین باشد، مقاومت الکتریکی در محل اتصال افزایش مییابد و باعث افت کیفیت سیگنال یا حتی از کار افتادن کامل ارتباط میشود. در کوپلرهای RJ45، مسیر هر یک از هشت سیم از طریق مدار چاپی عبور میکند. این مسیر باید از نظر ابعاد، فاصلهگذاری، ضخامت و نقشهکشی دقیق باشد تا از بروز تداخل جلوگیری کند. چنانچه این عوامل رعایت نشود، اتصال دو کابل به یکدیگر میتواند بر کل ساختار کانال اثر منفی گذاشته و پهنای باند واقعی را کاهش دهد.
مزایا و معایب کوپلر شبکه
کوپلر شبکه، با وجود کاربردهای فراوان، مزایا و محدودیتهایی دارد که باید قبل از استفاده به دقت بررسی شوند.
مزایا
نخستین مزیت کوپلر سادگی نصب آن است. برخلاف روشهایی مانند تعویض کامل کابل یا استفاده از پچ پنل، نصب یک کوپلر تنها چند ثانیه زمان میبرد و نیاز به ابزار خاصی ندارد. دومین مزیت آن صرفهجویی در هزینه است. در مواقعی که کابل شبکه کمی کوتاهتر از مقدار مورد نیاز باشد، استفاده از کوپلر راهحلی بسیار ارزانتر از خرید یا نصب مجدد کابل است. مزیت دیگر این وسیله قدرت راهاندازی سریع شبکه در شرایط اضطراری است. زمانی که شبکه باید در سریعترین زمان بازگردانی شود، کوپلر میتواند به عنوان یک راهحل موقت بسیار مؤثر عمل کند.
معایب
با وجود مزایا، بزرگترین ایراد کوپلر احتمال بروز افت عملکرد شبکه است. همانطور که پیشتر بیان شد، یک کوپلر بیکیفیت یا استفاده بیش از حد از کوپلر در یک مسیر میتواند باعث افزایش نویز و کاهش پهنای باند شود. مشکل دیگر این وسیله محدودیت در استانداردهای سرعت است. در شبکههای با سرعت بالا استفاده از کوپلر ممکن است باعث عدم دستیابی به سرعت اسمی شبکه شود. همچنین در پروژههای حرفهای و قراردادهای سازمانی استفاده از کوپلر ممکن است از طرف کارفرما ممنوع باشد، زیرا این وسیله جزء استاندارد رسمی کانالهای شبکه محسوب نمیشود و میتواند بر گزارش تست تأثیر منفی بگذارد.
نکات فنی و استانداردهای مرتبط کوپلر
یکی از نکات مهم درباره کوپلرهای شبکه این است که هیچ استاندارد رسمی دقیقی برای طراحی آنها در نظر گرفته نشده است. در نتیجه کیفیت این تجهیزات به شدت وابسته به سازنده و نوع ساخت آنهاست. با این حال چند اصل فنی باید در نظر گرفته شود. نخست آنکه بهتر است کیفیت کوپلر همرده با کیفیت کابل شبکه باشد. به عنوان نمونه اگر کابلی با استاندارد بالا استفاده میشود، بهتر است کوپلر نیز در همان رده باشد، زیرا استفاده از یک وسیله با استاندارد پایینتر میتواند کل عملکرد شبکه را تحت تأثیر قرار دهد. دومین نکته انتخاب میان کوپلر شیلددار و بدون شیلد است. در صورتی که کابل مسیر شیلددار باشد، استفاده از کوپلر بدون شیلد باعث از دست رفتن حفاظت الکترومغناطیسی میشود. اما استفاده از کوپلر شیلددار روی کابل بدون شیلد مشکلی ایجاد نمیکند. نکته بعدی محدودیت تعداد کوپلر در هر کانال است. در شبکههای استاندارد پایینتر نباید بیش از سه کوپلر استفاده شود و در شبکههای سرعتبالا این مقدار باید کمتر باشد.
خطاهای رایج هنگام استفاده از کوپلر
بسیاری از مشکلاتی که باعث خرابی شبکه در هنگام استفاده از کوپلر میشود ناشی از اشتباهات رایجی است که در هنگام نصب رخ میدهند. یکی از این خطاها استفاده از کوپلرهای بیکیفیت است. برخی از کوپلرها فاقد مدار چاپی مناسب هستند و تنها مسیرهای فلزی ساده برای عبور سیگنال دارند که این نوع طراحی باعث تداخل، نویز و افت سرعت میشود. اشتباه دیگر استفاده همزمان از چندین کوپلر در یک مسیر کوتاه است. در چنین حالتی هر اتصال اضافی احتمال افت سیگنال و ایجاد مشکل را افزایش میدهد. گاهی کاربران برای رفع کوتاهی کابل، چند کوپلر را پشت سر هم متصل میکنند که این روش کاملاً اشتباه است. اشتباه دیگر استفاده از کوپلرهای بدون شیلد در محیطهایی است که نویز الکترومغناطیسی زیاد دارند، زیرا در چنین شرایطی کیفیت ارتباط به شدت تحت تأثیر قرار میگیرد.
بهترین روشهای استفاده از کوپلر
برای استفاده صحیح از کوپلر لازم است چند اصل مهم رعایت شود. نخستین اصل آن است که کوپلر باید تنها در مواقع ضروری مورد استفاده قرار گیرد و نباید به عنوان راهحل دائمی در طراحی شبکه در نظر گرفته شود. اصل دوم انتخاب کوپلر مناسب با استاندارد کابل است. همچنین بهتر است تعداد کوپلرها در یک مسیر حداقل باشد تا کیفیت شبکه حفظ شود. در شبکههای سرعتبالا، استفاده از بیش از یک کوپلر توصیه نمیشود. نکته دیگر استفاده از کابلهای باکیفیت و کانکتورهای مناسب است. حتی بهترین کوپلرها نیز نمیتوانند عملکرد کابلهای بیکیفیت را جبران کنند. همچنین لازم است هنگام نصب، کوپلر در محیطی عاری از رطوبت، گردوغبار و فشار فیزیکی قرار گیرد تا طول عمر آن افزایش یابد.
کاربردهای عملی و سناریوهای واقعی
کوپلرهای کابل شبکه در بسیاری از شرایط واقعی میتوانند نقش مهمی ایفا کنند. یکی از سناریوهای رایج زمانی است که در یک پروژه ساختمانی، طول کابل شبکه کمتر از مقدار لازم در نظر گرفته شده و کارفرما نیاز دارد تا شبکه بدون تأخیر فعال شود. در این حالت استفاده از کوپلر بهترین راهحل موقت است تا مسیر شبکه در کوتاهترین زمان ممکن کامل شود. در فعالیتهای موقتی مانند همایشها، نمایشگاهها یا شبکههای سیار نیز کوپلرها بسیار کارآمد هستند، زیرا به سرعت امکان اتصال چند بخش از شبکه به یکدیگر را فراهم میکنند. همچنین در محیطهای امدادی و عملیاتهای موقت که نیاز به راهاندازی سریع ارتباطات وجود دارد، کوپلرها نقش مهمی دارند. در سناریوهای دیگر، مانند آزمایشگاهها یا محیطهای آموزشی نیز این وسیله میتواند به عنوان ابزاری کمهزینه برای آزمایش مسیرهای مختلف استفاده شود.
کلام آخر
کوپلر شبکه وسیلهای کوچک اما اثرگذار در شبکههای کابلی (مسی) است که اگر به درستی انتخاب و استفاده شود میتواند مشکلات ناشی از محدودیت طول کابل یا نیاز به اتصال سریع شبکه را برطرف کند. این وسیله در ظاهر ساده است اما از نظر فنی جزئیات مهمی دارد که غفلت از آنها میتواند به افت کیفیت شبکه یا کاهش پهنای باند منجر شود. با وجود اینکه این تجهیزات در استانداردهای رسمی تعریف نشدهاند، اما با رعایت اصول فنی مانند انتخاب کوپلر مناسب، محدود کردن تعداد کوپلرها در مسیر و پرهیز از استفاده از تجهیزات بیکیفیت میتوان عملکرد مطلوبی از آنها انتظار داشت. کوپلرها راهحلی مناسب در شرایط اضطراری، پروژههای موقت و حتی برخی محیطهای ثابت هستند، به شرط آنکه با آگاهی کامل و بر اساس دستورالعملهای فنی مورد استفاده قرار گیرند. شناخت دقیق این وسیله و نحوه استفاده صحیح از آن، به متخصصان شبکه کمک میکند تا در مواقع لازم بهترین تصمیم را اتخاذ کرده و از بروز مشکلات احتمالی جلوگیری نمایند.
